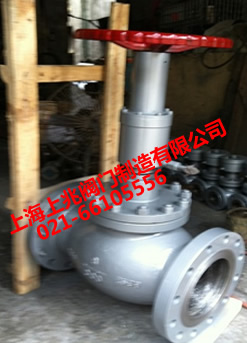

SQDY421F-25C-200手動液動 緊急切斷閥是管路系統上必備的閥門配件。主要用于緊急情況時能在較遠的地點迅速關閉管路的出入口。能夠?qū)嵭羞h(yuǎn)距離控制啟閉，啟用僅需按一下控制按鈕其余事項在指定時間內完成，如加裝遠程信號反饋系統，可于遠距離控制室直接獲悉閥門運行狀態。 二、手動液動緊急切斷閥--性能規范 1.規格：DN25~DN400 2.使用壓力：1.0~6.4Mpa 3.使用溫度：-30℃~60℃ 4.使用介質：液化石油氣、天然氣等氣體 5.氣源壓力：0.3~0.6Mpa 三、作用原理及結構說明 1、SQDY421F-25C-200手動液動 緊急切斷閥在使用時先將手輪逆時針旋轉到底，然后往回倒退一圈再用固定手輪固定螺母，以防手動裝置拉住活塞使密封不到位而形成密封不密閉（本閥出廠前已調好）。閥門在無外壓力操作情況下，閥瓣處于常閉狀態，在系統上使用時，靠手搖油泵的液壓源推動活塞上移使閥門開啟，當需要關閉閥門或遇到有緊急情況時，可將液壓源壓力泄掉，閥門即自動關閉。 2.本閥配備操作手輪當無氣源時可操作手輪使閥門開啟或關閉。 3、閥瓣關閉時，壓力是依靠手搖油泵的液壓源或操作手輪來實現。 4、閥門工作介質的流動方向應是高進低出，與普通截止閥流向正好相反。 5、閥門法蘭的連接尺寸按JB/T79.1-94《凸面整體鑄鋼法蘭》或HG20592-97尺寸標準。 |
