| Z941W電動不銹鋼閘閥廠家設計標準 發布時間：18-11-04 |

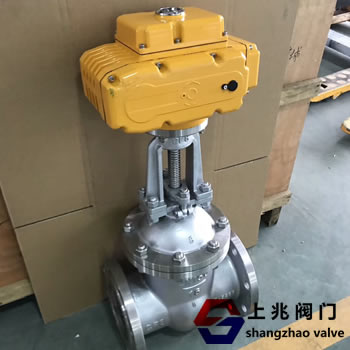

 閥桿，填料壓蓋，填料壓蓋，球體，手輪，齒輪，驅動裝置和閥座或密封件等部件應適合工作條件。使用非金屬閥座或密封件時，制造商應選擇適合閥門溫度，壓力和介質的材料。 5.設計 I.1 Z941W不銹鋼閘閥的設計使得在靜壓試驗條件，裝配應力，閉合應力和管道應力下或當額定壓力施加在截止閥上時不會發生有害變形。 5.2結束連接和結束處理 5.2.1端部法蘭的尺寸應符合2.1.1~2.1.5或MSS SP-44中列出的相關標準。 焊接結束 150~900磅，尺寸小于或等于NPS 6碳鋼閥門除非另有規定，對接焊縫端部應符合ANSI / ASME B16.34，孔徑為150~300 lbs的閥門端部應與No匹配40管; 400~900磅的級別應與80號管匹配。 Z941W不銹鋼閘閥 5.2.2.2 150磅和300磅不銹鋼閥門，規格小于或等于NPS 2除非另有規定，閥門對接焊端的直徑應與10 S管道相匹配。 5.2.2.3 對于適用于本標準其他對接焊接的閥門，買方應規定閥門端部的孔徑。除非買方另有規定，否則制造商可以確定焊接端的加工。 5.3不銹鋼閘閥長度 5.3.1法蘭球閥（面對面）結構的長度應符合ANSI / ASME B16.10（注：全頂或頂裝球閥可能不符合以下所示的短長度范圍） ANSI / ASME B16.10）要求這些球閥的（面）結構的長度可以在制造商和買方之間達成一致）。 5.3.2對接焊球閥（端部）結構的長度應符合ANSI / ASME B16.10的規定，或者是制造商和購買者之間商定的額外結構長度。 5.4其他連接 當提供附加連接時，它們應符合ANSI / ASME B16.34的要求。附加連接的數量和位置應由制造商確定或由制造商和購買者協商確定。 閥門應作為手柄或驅動器運行，其尺寸足以滿足工作壓力下部操作員可以施加適當?shù)牧聿僮鏖y門。 5.6開口指示桿，閥桿伸出，襯套和驅動裝置應能準確指示開度。 6.1球閥應按照MSS SP-25進行標記。 測試 7.1殼測試 7.1.1球閥應在額定工作壓力1.5倍的常溫下進行靜壓殼試驗。 7.1.2球閥在靜壓殼體試驗中，球應該部分打開，除非提供額外的方法以確保外殼承受相同的壓力。 7.1.3外殼試驗的持續時間不得小于以下內容： 不銹鋼旋啟式止回閥測試的持續時間是所有準備好的閥門在測試壓力下的檢查時間。 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
