| 氣動薄膜切斷閥ZMQ-16C-50 發布時間：18-12-06 |

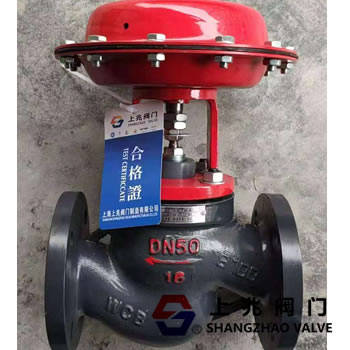

 首先，氣動薄膜切斷閥ZMQ-16C-50 - 概述： 氣動薄膜切斷閥ZMQ-16C-50配有多彈簧執行器。當閥門接收到來自調節儀器的信號時，它會關閉，打開或改變介質的流向，并自動控制工藝參數，如壓力，流量，溫度或液位。  氣動薄膜切斷閥ZMQ-16C-50由氣動隔膜執行器和閥體組成。 具有結構簡單，動作靈敏，性能好，體積小，重量輕，維護方便等特點。廣泛應用于石油，化工等各行業的生產過程自動化控制和遠程自動化。 ，冶金，電力，印染，環保，食品，醫藥等。 在控制環境中。 氣動隔膜截止閥采用頂部導向結構和多彈簧執行器。本實用新型結構緊湊，重量輕，動作靈敏，流體流道S型流量小，壓力損失小，閥門容量大，拆裝方便等。 切斷閥接受來自調節儀器的信號，以切斷，打開或改變介質的流動方向，以自動控制壓力，流量和液位等過程參數。 廣泛應用于石油，化工，冶金，電力，輕工，紡織等各種工業領域的生產過程自動控制和操作控制系統。 有兩種類型：隔膜式和活塞式。 有三種單座，袖套和雙座（雙位三通）結構。密封件有兩種：填料密封和波紋管密封。公稱壓力等級為PN10,16,40,46。 公稱直徑范圍為DN20~200mm。 合適的流體溫度為-60至450℃。 泄漏等級為IV級或VI級。 流量特性快速打開。 二，氣動薄膜切斷閥ZMQ-16C-50 - 產品特點： 切斷閥使用多彈簧執行器和調節機構通過三個垂直連接，整體高度可減少約30％，重量可減少約30％。 閥門根據流體力學原理設計閥體作為等截面的低流量流路，額定流量系統的數量增加了30％。 內部部分閥門有兩種緊密和軟密封。緊密型明科是表面硬化合金，軟密封型由材料制成，密封性能優異。 平衡閥內件增加了截止閥的允許壓差。 波紋管密封類型在活動閥桿上形成一個完整的密封，阻止了介質泄漏的可能性。 活塞式執行器很大操作力和大的壓差。 三，氣動薄膜切斷閥ZMQ-16C-50 - 零件材料： 閥體，密封套：HT200，ZG230-450，ZG1Cr18Ni9Ti，ZG1Cr18Ni12MO2Ti ＃n 閥芯，閥座：1Cr18Ni9T，OCr18Ni12MO2Ti，1Cr18Ni9Ti堆焊司太立合金 套筒，閥芯：1Cr18Ni9T，OCr18Ni12MO2Ti，1Cr18Ni9Ti堆焊司太立合金 填料：聚四氟乙烯，柔性石墨 波紋膜：NBR橡膠增強聚酯織物 彈簧：60Si2Mn 閥桿，推桿：2Cr13,1Cr18Ni9Ti 閥芯，閥芯（軟部件）：增強PTFE \\ n \\ n r \\ n 波紋管：1Cr18Ni9Ti 四，氣動薄膜切斷閥 - 技術參數：  |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
