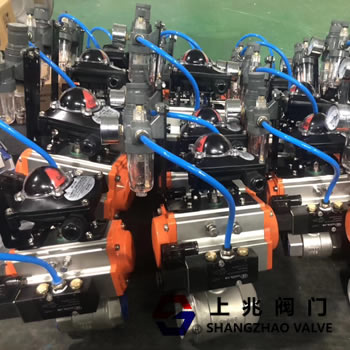

SZQ系列氣動O型切斷閥，球芯采用O形通孔，固定球閥座采用彈性補償閥門前密封，雙保護罩式填料函裝置，保護閥桿不受壓力下降，閥腔可自動 泄壓，防止閥腔內異常高壓，防靜電防火結構可設定，閥門的流量系數大，流動阻力小，角行程快速打開和關閉。
SZQ系列氣動O型切斷閥適用于石油化工，冶金，制藥，食品，造紙，紡織，電力，給水和排水系統，控制所有腐蝕性或非腐蝕性腐蝕性氣體，液體介質。
| 型 式 | 直通鑄造球型閥 | | 公稱通徑 | 15、20、25、32、40、50、65、80、125、200、250、300、350、400mm | | 公稱壓力 | PN1.6、2.5、4.0、6.4MPa | | 法蘭標準 | JB/T79.1-94、79.2-94等 | | 材 料 | 鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等 | | 上 閥 蓋 | 與閥體成一整體-45~+400℃ | | 壓蓋型式 | 螺栓壓緊式 | | 填 料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
四、氣動O型切斷閥SZQ型--閥內組件： | 閥芯型式 | 球型閥芯 | | 流量特性 | 快開特性 | | 材料 | 鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1CR18Ni12Mo2Ti) | | 額定行程 | 全開90 |
五、氣動O型切斷閥SZQ型--執行機構： | 型式 | DA、SR、AW、GT單作用、雙作用活塞式執行機構 | | 供氣壓力 | 400~700KPa | | 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" | | 環境溫度 | －30~+70℃ |
|
