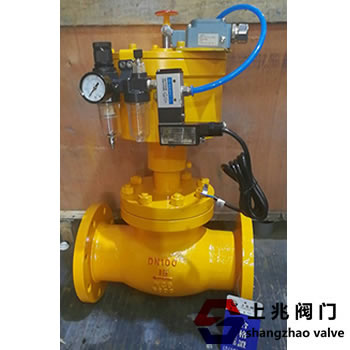

產品名稱型號:QDQ421F-16/40C液化氣管道切斷閥

  液化氣管道切斷閥具有極佳的技術性能，低負荷損失和高可靠性，安裝在液化石油氣,天燃?xì)馀c氣相管路上，與遠距離氣源配套使用，利用氣源控制閥門開啟-關閉,以便在管道或儲罐上發生大量泄漏甚至起火時，快速手動使氣源卸壓，或高溫≥75%%p5C%%D時易熔合金熔化，而氣缸自動卸壓，緊急切斷閥≤5秒迅速關閉而止漏，起到安全保護作用。廣泛應用于供氣管網系統、燃?xì)鉄崮芄S車間、燃?xì)忮仩t房及住宅居所的安全設施。

  液化氣緊急切斷閥是自動化系統中執行機構的一種新型閥門，由多彈簧氣動薄膜執行機構或浮動式活塞執行機構與調節閥組成，接收調節儀表的信號，控制工藝管道內流體的切斷、接通或切換。產品具有結構簡單，反應靈敏，動作可靠等特點。 可廣泛地應用在石油、化工、冶金等工業生產部門。氣動切斷閥的氣源要求經過濾的壓縮空氣或氮?dú)猓鹘?jīng)閥體內的介質應該是無雜質和無顆粒的液體和氣體。

緊急切斷閥電控的工作原理：

1。液化氣緊急切斷閥氣源入口按裝一只二位三通{或二位五通}電磁閥，可利用遠程電器控制臺控制閥門開關。

2.燃?xì)庑孤﹫?bào)警器報警通電,電磁閥通電排氣,閥門自動關閉.

3.手動控制電磁閥(按下紅色卡子)排氣,閥門自動關閉.

壓力等級： 1.6/4.0Mpa

氣缸工作壓力： ≤2.0Mpa

使用溫度 ：-40~+80℃

氣缸使用介質： 氮?dú)鈆無水空氣

使用介質： 天然氣，液化氣，液氨

熔閉時間： ±70℃

關閉時間： ≤5秒

氣缸開啟壓力： ≥0.3-0.6Mpa

閥體：鑄剛，不銹鋼。304,316,316L

彈簧：50CrVA（彈簧鋼）

氣缸，活塞：球墨鑄鐵

密封圈，O型圈：聚四氟乙烯，丁晴橡膠

類型：常開式，常閉式
