| 五大閥門的結構及原理 發布時間：20-01-14 |

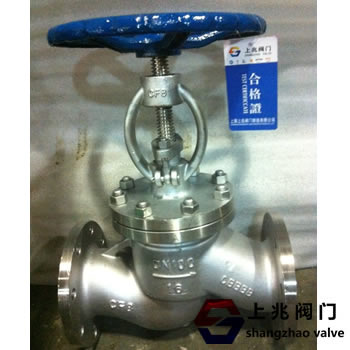

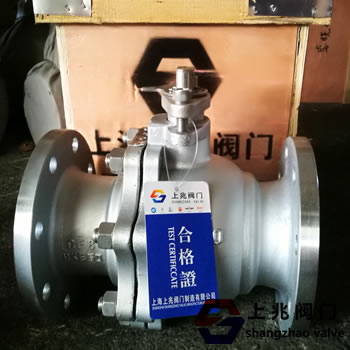

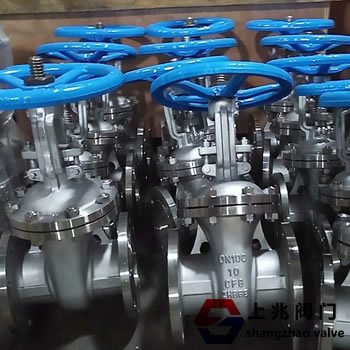

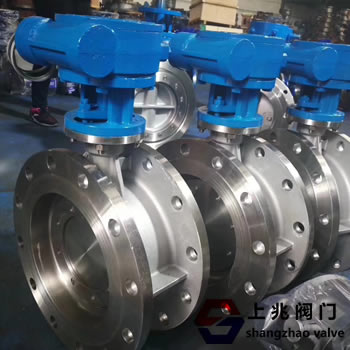

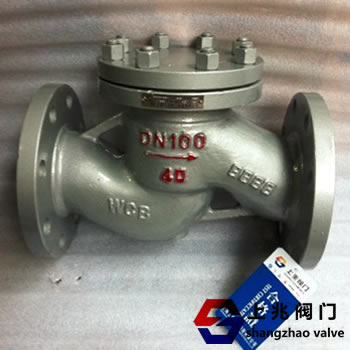

一、球閥  球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。 球閥分兩類，一是浮動球式，二是固定球式。 二、止回閥  止回閥是依靠流體本身的力量自動啟閉的閥門，它的作用是阻止介質倒流。它的名稱很多，如逆止閥、單向閥、單流門等。按結構可分兩類。 （1）升降式：閥瓣沿著閥體垂直中心線移動。這類止回閥有兩種：一種是臥式，裝于水平管道，閥體外形與截止閥相似，另一種是立式，裝于垂直管道，。煤氣緊急切斷閥 （2）旋啟式：閥瓣圍繞座外的銷軸旋轉，這類閥門有單瓣、雙瓣和多瓣之分，但原理是相同的。 水泵吸水管的吸水底閥是止回閥的變形，它的結構與上述兩類止因閥相同，只是它的下端是開敞的，以便可使水進入。 三、閘閥  閘閥也叫閘板閥，是一種廣泛使用的閥門。它的閉合原理是閘板密封面與閥座密封面高度光潔、平整一致，相互貼合，可阻止介質流過，并依靠頂模、彈簧或閘板的模形，來增強密封效果。它在管路中主要起切斷作用。緊急切斷閥 它的優點是：流體阻力小，啟閉省勁，可以在介質雙向流動的情況下使用，沒有方向性，全開時密封面不易沖蝕，結構長度短，不僅適合做小閥門，而且適合做大閥門。 閘閥按閥桿螺紋分兩類，一是明桿式，二是暗桿式。按閘板構造分，也分兩類，一是平行，二是模式。 四、截止閥  截止閥，也叫截門，是使用最廣泛的一種閥門，它之所以廣受歡迎，是由于開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中低壓，而且適用于高壓。 它的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。 截止閥只許介質單向流動，安裝時有方向性。它的結構長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性不強。 截止閥分為三類：直通式、直角式及直流式斜截止閥。 五、蝶閥  蝶閥也叫蝴蝶閥，顧名思義，它的關鍵性部件好似蝴蝶迎風，自由回旋。 蝶閥的閥瓣是圓盤，圍繞閥座內的一個軸旋轉，旋角的大小，便是閥門的開閉度。 蝶閥具有輕巧的特點，比其他閥門要節省材料，結構簡單，開閉迅速，切斷和節流都能用，流體阻力小，操作省力。蝶閥，可以做成很大口徑。能夠使用蝶閥的地方，最好不要使閘閥，因?yàn)榈y比閘閥經濟，而且調節性好。目前，蝶閥在熱水管路得到廣泛的使用。 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
