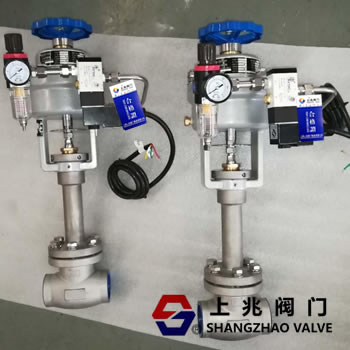

低溫緊急切斷閥DJ661F-PN16-40P適用于低溫貯槽、槽車和罐車上切斷和流通介質，并在出現故障時能及時快速切斷介質。這種新型閥門具有體積小、重量輕、密封可靠、開關迅速、啟閉靈活等優點，廣泛用于LNG、LO2、LN2、LAr、LC2H4及其它低溫介質，具有防火、防靜電、防爆功能。

設計特點及工作原理

該閥門為一低溫切斷閥加上帶彈簧復位的氣動執行機構，在氣缸部位加裝安全附件（易熔塞）。其特點為：

(1)閥本體部分利用低溫切斷閥的結構，在密封面上作必要改進，使其更適用于緊急切斷閥的使用要求；

主要技術參數

(2)執行器部分為氣缸活塞機構，動作平穩可靠；

(3)閥門的復位力來自一高品質的螺旋壓縮彈簧；

(4)閥門上密封采用一新型的填料結構另加內外塑料O形圈，能夠達到零外漏。

(5)另外，若無法正常向閥門提供驅動氣源時，可用閥門的手動裝置啟閉閥門，不致影響整個系統的正常工作。

在正常情況下，利用活塞上部彈簧的壓力，推動活塞向下運動，繼而帶動活塞桿和閥桿向下，使閥頂密封面和閥座密封面緊密貼合，實現閥門的關閉；當向氣缸充壓后，活塞壓縮彈簧向上運動，帶動活塞桿和閥桿向上，將閥頂抬高，閥門打開。當閥門處于開啟位置，正常工作時，若周圍環境出現異常情況，可用遠程控制系統對氣缸泄壓，緊急快速關閉閥門，阻止介質繼續流動；或若環境溫度升高至70±5℃時，.安裝在氣缸處的易熔塞熔化，氣缸泄壓，彈簧推動活塞向下運動，帶動閥桿和閥頂向下，迅速關閉閥門，阻止介質繼續流動，防止危險發生或擴大。

技術參數

公稱通徑：DN15～100mm          公稱壓力：PN1.6MPa

高工作壓力：1.6MPa           使用溫度: -196～70±5℃

適用介質：LNG、LO2、LN2、LAr 、LC2H4  連接形式：插焊或法蘭

氣缸工作壓力：0.3~0.6MPa        氣缸氣源管道：φ6*1

緊急切斷溫度：70±5℃           緊急切斷時間 lt;10秒

安裝維護說明

⑴ 閥門宜存放在干燥室內，閥門應輕放，閥門內腔嚴禁雜質異物進入，產品表面不得有任何磕、碰、劃傷等缺陷；

⑵ 安裝時應注意介質的流動方向，由閥頂上方向下流動；

⑶ 閥門與管道焊接時，應旋轉手輪將閥門開啟，使閥頂密封面與閥體密封面脫離，防止焊接產生的高熱傳導給密封副造成密封副的損壞；

⑷ 管道焊接安裝好后，應用干燥氣體（無水份和油份氣體）徹底吹除管道內的焊渣和其它雜質；

⑸ 氣缸氣源接頭處：密封為球頭密封，接管為φ6*1銅管或不銹鋼管；

使用方法及說明：

閥門焊接安裝好后，應按圖示的流程配管，氣源 先通過一個切斷閥，其作用是當對氣源管路維護時作切斷氣源用，再進入一個氣源處理三聯件(過濾器、壓力表、油霧器，若使用罐車介質的汽化氣作為氣源壓力，應考慮去掉油霧器并增加減壓閥以保證供氣壓力范圍)，然后進入兩位三通電磁閥進口，電磁閥的出口與閥門氣缸進口相連，電磁閥的放空口根據需要放空或接管回收。

在有控制氣源使用過程中，應將閥門的手輪處于空檔狀態，否則，閥門不能正確回位（關閉），也不能實現緊急切斷。

當沒有控制氣源或供氣系統出現故障，此時可用手動裝置即旋轉手輪對閥門進行開關操作。警告：當用手輪打開閥門后，若出現異常情況，閥門不能實現緊急切斷。
