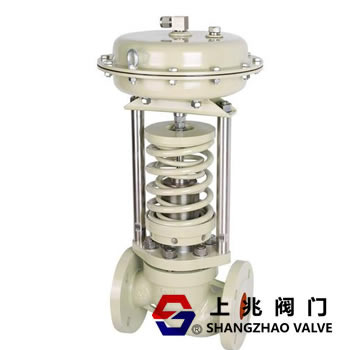

自力式調節閥用于在工業自動化過程控制領域中調節過程參數，例如介質流量，壓力，溫度和液位。 根據自動化系統中的控制信號，自動調節閥的開度，以實現介質流量，壓力，溫度和液位的調節。



1.自控溫度控制閥的工作原理，加熱類型



溫度調節閥根據液體不可壓縮性和熱膨脹和收縮的原理工作。

自控溫度控制閥用于加熱。當被控對象的溫度低于設定溫度時，溫度球中的液體收縮，作用在執行機構推桿上的力減小，閥芯組件在彈簧力##的作用下打開閥＃，增加諸如蒸汽和熱油之類的加熱介質的流量，以增加受控對象的溫度，直到受控對象的溫度達到設定值，閥門關閉，閥門關閉后，受控對象的溫度升高下降，閥門再次打開，并且加熱介質再次

進入熱交換器導致溫度再次升高，因此受控對象的溫度變?yōu)楹愣ㄖ怠?nbsp;

閥的開度與被控制對象的實際溫度和設定溫度之間的差有關。



 2.自控溫度控制閥的工作原理，冷卻方式



冷卻自控溫度調節閥的工作原理可參考加熱自控溫度調節閥，但當閥芯部分打開且在執行機構和彈簧力的作用下關閉，與溫度截止閥相反，冷媒通過閥體，主要用于冷卻裝置中的溫度控制。



 3.自力式流量控制閥的工作原理



在將受控介質輸入到閥之后，在輸入閥之前的壓力P1通過控制線進入下部膜室，緊急切斷閥通過節流閥節流后的壓力Ps被輸入到上部膜室。 P1與Ps之差，即△Ps \\ u003dP1-Ps，稱為有效壓力

。

膜片上P1產生的推力和膜片上Ps產生的推力之間的差與彈簧反作用力平衡，從而確定閥芯和閥座的相對位置，從而確定通過閥門。

當通過閥的流量增加時，即△Ps增加。結果，P1和Ps分別作用于下部和上部膜室，導致閥芯向閥座移動，從而改變了閥芯和閥座之間的流通面積，從而

 Ps增大， Ps作用在膜片上的推力加上彈簧反作用力和P1作用在膜片上的推力在新位置產生平衡，以達到控制流量的目的。
