| YDF氣動圓頂閥現場安裝說明 發布時間：20-12-19 |

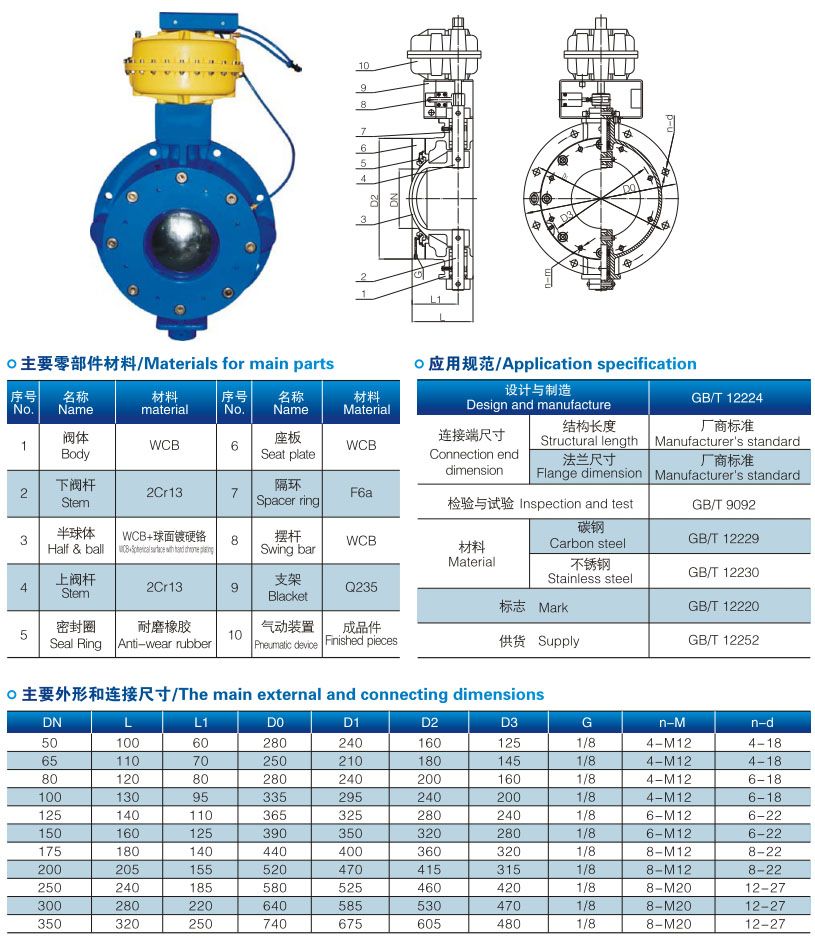

圓頂閥芯是球形圓頂。在圓頂閥的打開和關閉過程中，閥芯和橡膠密封圈之間存在約2mm的間隙，因此閥芯和橡膠密封圈可以非接觸方式運動。目的是閥芯和橡膠密封圈之間沒有摩擦，減少了磨損。 圓頂閥的氣動執行器是完全密封的線性或扇形氣缸，直接驅動圓頂閥旋轉，有效地防止灰塵進入并導致磨損和泄漏。 圓頂閥處于關閉狀態時，橡膠密封圈會膨脹和膨脹，并緊緊壓在球形圓頂閥芯上，從而形成非常可靠的密封圈，從而防止了物料在管道中的流動。 ？ 根據不同的應用，圓頂閥芯在表面上采用不同的材料和不同的硬化處理。閥芯的光滑而堅硬的表面可確保與橡膠密封圈保持良好且緊密的接觸，從而確保可靠的密封。 橡膠密封圈由特種橡膠制成，具有耐高溫，耐腐蝕，耐磨，耐老化等特點，使用壽命長。 閥門打開時，物料端口的流動暢通無阻。 該閥適用于氣體，液體，半流體和固體粉末等物質。  2 \\ u003e，開關輕巧，打開時球形表面與密封座分離，并且閉合，無接觸，扭矩小，旋轉靈活。 由于陶瓷的自清潔和自潤滑特性，切斷閥半球形閥和閥座在打開和關閉過程中的剪切作用可以切斷密封面上的水垢和粘連，并保持密封緊密。 3 \\ u003e密封表面的居中結構使球形表面能夠自動補償磨損并保持閥門的密封性能，使用壽命長，安全可靠。 4 \\ u003e該閥為硬密封結構，密封對由耐磨陶瓷制成，具有堅硬的耐磨性和耐腐蝕性。 球閥注意事項 橡膠密封圈的充氣壓力應保證為0.40-0.60MPa，高于輸送壓力0.15MPa，氣缸工作壓力應為0.45-0.65MPa。使用清潔，干燥，無油的壓縮空氣。 圓頂閥安裝并使用點 1。安裝前請仔細閱讀本手冊，并檢查閥的型號，直徑和技術參數。 2。閥門安裝后嚴禁焊接法蘭，以免損壞閥門密封圈。 為管道預留的閥門安裝距離應適當，并且在法蘭的兩側都應添加墊圈。 3。兩條管道的中心和閥門直徑的中心應保持同軸，法蘭表面應平坦，陶瓷閥門法蘭表面不得有較大的偏差，以確保閥門夾緊和正常運行。 擰緊螺栓應均勻且對稱。 4。閥門在出廠前已進行了調整和動態測試，并且氣路連接完整。 為了滿足您的需求，請?jiān)谟嗁?gòu)時注明：閥門規格和零件材料，以便充氣橡膠密封圈的壓力應為0.40-0.60MPa，高于輸送壓力0.15MPa，氣缸工作壓力應為0.45-0.65MPa。 使用干凈，干燥，無油的壓縮空氣。 圓頂閥的安裝和使用要點 1。安裝前請仔細閱讀本手冊，并檢查閥門型號，直徑和技術參數。 2。閥門安裝后嚴禁焊接法蘭，以免損壞 閥門密封圈不良。 為管道預留的閥門安裝距離應適當，并且在法蘭的兩側都應添加墊圈。 3。兩條管道的中心和閥門直徑的中心應保持同軸，法蘭表面應平坦，法蘭表面不得有較大的偏差，以確保閥門夾緊和正常運行。 擰緊螺栓應均勻且對稱。 4。閥門在出廠前已進行了調整和動態測試，并且氣體回路連接完整。 為了確保您的使用需求，請?jiān)谟嗁?gòu)時注明：閥門規格，零件材料，使用介質，使用溫度大流量大流量壓差大。 Pipeline閥門連接標準，閥門驅動類型。 緊急切斷閥為了確保用戶使用方便，我們公司可以提供法蘭，膨脹節和連接螺栓，并根據用戶需要提供易損配件。 首先，請根據實際測量的尺寸和現場安裝閥門的法蘭間距的安裝條件，或根據上述尺寸圖，自行設計工程方案。 然后根據需要填寫訂單詳細信息，并將其提交給我們公司作為訂購的原始依據。 如果您的公司沒有時間填寫，也可以聯系我們的銷售部門以口頭形式提供。如果您需要技術支持，請聯系我們公司的當?shù)剞k事處或直接聯系公司的工程部門，我們將竭誠為您服務 陶瓷圓頂閥：1 \\直通，單向密封和定心結構，球在打開時與閥座分開，流路平直，不會卡塞或賭博。 首先，請根據實際測量的尺寸和現場安裝閥門的法蘭間距的安裝條件或根據上述尺寸圖自行設計工程方案。 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
