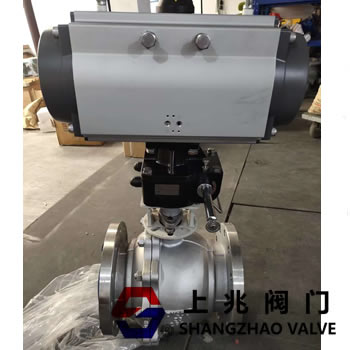

| Q641F氣動不銹鋼球閥的工作原理 發布時間：21-02-03 |
Q641F氣動不銹鋼球閥和旋塞閥是同屬一個類型的閥門，只有它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。球閥是近年來被廣泛采用的一種新型閥門，它具有以下優點： 1．流體阻力小，其阻力系數與同長度的管段相等。 2．結構簡單、體積小、重量輕。 3．緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。 4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。 5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。 6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。 7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。 球閥已廣泛應用于石油、化工、發電、造紙、原子能、航空、火箭等各部門，以及人們日常生活中。 Q641F氣動不銹鋼球閥按結構形式可分： 一、浮動球球閥 球閥的球體是浮動的，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。 浮動球球閥的結構簡單，密封性好，但球體承受工作介質的載荷全部傳給了出口密封圈，因此要考慮密封圈材料能否經受得住球體介質的工作載荷。這種結構，廣泛用于中低壓球閥。  二、固定球球閥 球閥的球體是固定的，受壓后不產生移動。固定球球閥都帶有浮動閥座，受介質壓力后，閥座產生移動，使密封圈緊壓在球體上，以保證密封。通常在與球體的上、下軸上裝有軸承，操作扭距小，適用于高壓和大口徑的閥門。 為了減少球閥的操作扭矩和增加密封的可靠程度，近年來又出現了油封球閥，既在密封面間壓注特制的潤滑油，以形成一層油膜，即增強了密封性，又減少了操作扭矩，更適用高壓大口徑的球閥。 三、彈性球球閥 球閥的球體是彈性的。球體和閥座密封圈都采用金屬材料制造，密封比壓很大，依靠介質本身的壓力已達不到密封的要求，必須施加外力。這種閥門適用于高溫高壓介質。 彈性球體是在球體內壁的下端開一條彈性槽，而獲得彈性。當關閉通道時，用閥桿的楔形頭使球體漲開與閥座壓緊達到密封。在轉動球體之前先松開楔形頭，球體隨之恢復原原形，使球體與閥座之間出現很小的間隙，可以減少密封面的摩擦和操作扭矩。 球閥按其通道位置可分為直通式，三通式和直角式。后兩種球閥用于分配介質與改變介質的流向。 Q641F氣動不銹鋼球閥說明書 一、 范圍：本說明書適用于法蘭連接端的電動（或氣動）球閥。 二、 組成：由電動（或氣動）執行機構（20）與球閥閥體部分組成，其連接靠支架（18）和連接軸（17）。 三、使用限制 溫度和壓力限制 1)、銘牌顯示有球閥在最大和最小操作溫度下所允許的最大操作壓力。 2)、使用PTFE或RTFE材質的閥座和密封件，操作溫度應在－290C到 2000C之間。其他類型的閥座和密封件的操作溫度，應受到KI工廠的檢核。 3)、閥的公稱壓力等級 (PN)，可表明閥在正常溫度狀態下的最大工作壓力。（例如：PN4.0，表明其操作溫度在－290C～380C時的最大工作壓力為40 Bar(4.0MPa)）。 4)、電動或氣動執行機構的注意事項參見其相應的說明書。 四、 安裝 1)、取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。 2)、安裝前應按規定的信號（電或氣）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。 3)、準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。 4)、在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。. 5)、本類閥應安裝在管道的水平方向或垂直方向。 6)、安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。 7)、與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。 五、操作和使用 1)、操作前須確認管路和閥已被沖洗過。 2)、閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成：正向旋轉1/4圈(900)時，閥關斷。反向旋轉1/4圈(900)時，閥開啟。 3)、當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態；指示箭頭與管線垂直時，閥門為關閉狀態。 六、 維修 擁有較長的使用壽命和免維修期，將依賴以下幾個因素：正常的工作條件、保持和諧的溫度/壓力比，以及合理的腐蝕數據等 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
