| 止回閥的工作原理是什么樣的 發布時間：21-03-15 |

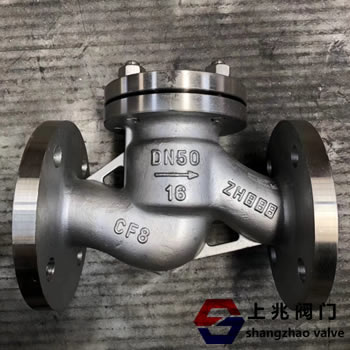

止回閥如何工作？ 止回閥是自動閥，也稱為止回閥，單向閥，回油閥或隔離閥。 它是指一種閥，其打開和關閉部分是圓盤形，并依靠其自身的重量和介質壓力來產生阻止介質回流的作用。 光盤的移動分為升降型和擺動型。 提升止回閥的結構與截止閥相似，不同之處在于它缺少驅動閥瓣的閥桿。 介質從入口端的下側流入，從出口端的上側流出。 當入口壓力大于閥瓣重量及其流阻之和時，閥門將打開。 相反，當介質倒流時，閥關閉。 止回閥通常用作抽水裝置的底閥，以防止水倒流。 旋啟式止回閥具有一個傾斜的盤，可以繞軸線旋轉，其工作原理與提升止回閥相似。 止回閥和截止閥的組合可以起到安全隔離的作用。 缺點是關閉時阻力大，密封性能差。  止回閥的工作原理：止回閥也可用于提供輔助壓力可能高于系統壓力的系統。 止回閥可分為根據重心旋轉的回轉止回閥和沿軸向移動的提升止回閥。 這種止回閥的功能是僅允許介質沿一個方向流動，并阻止介質沿相反方向流動。 通常這種閥會自動工作。在一個方向上流動的流體壓力作用下，閥瓣打開。當流體沿相反方向流動時，流體壓力和閥瓣的自重作用在閥座上，從而切斷流量。 其中，止回閥屬于這種類型的閥，包括旋啟式止回閥和升程式止回閥。 旋啟式止回閥具有鉸鏈機構和像門一樣的閥盤，可自由放置在傾斜的閥座表面上。 為確保每次都能將閥瓣到達閥座表面的適當位置，閥瓣采用鉸鏈設計，因此閥瓣有足夠的轉動空間，可以使閥瓣真正，可靠地旋轉。全面接觸閥座。 閥瓣可以用金屬，皮革，橡膠制成，也可以根據性能要求將合成材料覆蓋在金屬上。 當旋轉止回閥完全打開時，流體壓力幾乎不受阻礙，因此通過閥門的壓降相對較小。 提升單向閥的閥盤位于閥體上閥座的密封表面上。 除了可以自由地升降閥盤外，其余的都可以閥門的關閉就像一個截止閥。流體壓力將閥瓣從閥座密封表面提起，介質的回流導致閥瓣回落到閥座上并切斷流量。 根據使用條件，閥瓣可以是全金屬結構，也可以是橡膠墊或鑲嵌在閥瓣框架上的橡膠圈的形式。 像截止閥一樣，流體通過提升止回閥的通道也很狹窄，因此通過提升止回閥的壓降大于回轉止回閥的壓降，并且回轉止回閥的流量大閥門受限制。 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
