止回閥也可用于為壓力可能高于系統壓力的輔助系統供應管道。 止回閥可分為根據重心旋轉的回轉止回閥和沿軸向移動的提升止回閥。 這種止回閥的功能是僅允許介質沿一個方向流動并防止沿相反方向流動。 通常這種閥會自動工作。在一個方向上流動的流體壓力作用下，閥瓣打開。當流體沿相反方向流動時，流體壓力和閥瓣的自重作用在閥座上，從而切斷流量。

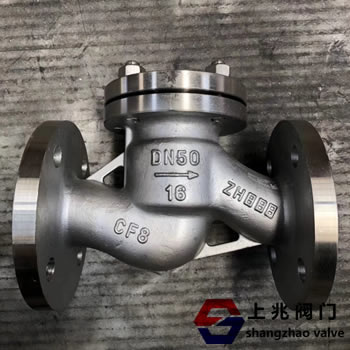

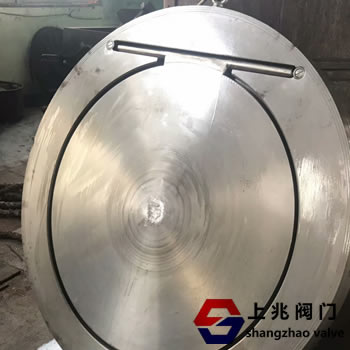

其中，止回閥屬于這種類型閥，包括回轉止回閥和升程止回閥。 旋啟式止回閥具有鉸鏈機構和像門一樣的閥盤，可自由放置在傾斜的閥座表面上。 為確保每次都能將閥瓣到達閥座表面的適當位置， 緊急切斷閥閥瓣采用鉸鏈設計，因此閥瓣有足夠的轉動空間，可以使閥瓣真正，可靠地旋轉。全面接觸閥座。 閥瓣可以用金屬，皮革，橡膠制成，也可以根據性能要求將合成材料覆蓋在金屬上。 當旋轉止回閥完全打開時，流體壓力幾乎不受阻礙，因此通過閥門的壓降相對較小。 提升單向閥的閥盤位于閥體上閥座的密封面上。 除了可以自由地升降閥盤外，其余的閥就像一個截止閥。流體壓力將閥瓣從閥座密封表面提起，介質的回流導致閥瓣回落到閥座上并切斷流量。 根據使用條件，閥盤可以是全金屬結構，也可以是橡膠墊或鑲嵌在閥瓣支架上的橡膠圈的形式。 像截止閥一樣， 切斷閥流體通過提升止回閥的通道也很狹窄，因此通過提升止回閥的壓降大于回轉止回閥的壓降，并且回轉止回閥的流量大閥門受限制。 很少。
|
