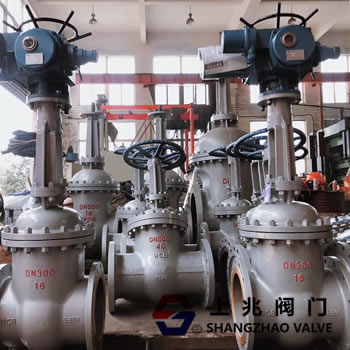

Z941H-16C-350_電動法蘭閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不適合作調節和節流。閘板有兩個密封面，經常用的楔式閘板閥的兩個密封面形成楔形，楔形角隨閥門參數而異，通常為5°楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。

1、密封可靠,性能優良,造型美觀.

2、閘板、閥座密封面用鐵基合金堆焊或司太立鈷基硬質金堆焊而成,耐磨、耐 高溫,耐腐蝕,抗擦傷性能好、使用壽命長

3、采用楔式彈性閘板結構,中大口徑設置滾動軸承,啟閉輕松.

4、閥桿經調質和表面氮化處理,有良好的搞腐蝕性和抗擦傷性.

5、可采用各種配管法蘭標準及法蘭密封面型式,滿足各種工程需要及用戶要求.

6、閥體材料品種齊全,填料、墊片根據實際工況或用戶要求合理選配,能適用于各種壓力、溫 度及介質工況

開啟過程

1在關閉位置，閥體受閥桿的機械施壓作用，緊壓在閥座上。

2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。

3閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。

4直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。

關閉過程

1關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。

2繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和閘板同時旋轉90度。

3 快要關閉時閘體已在與閥座無接觸的情況下旋轉了90度。

4手輪轉動的 后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。

1、裝配用工具必須在裝配前進行脫脂清洗，保證潔凈；

2、裝配工人必須身著潔凈的純棉工作服，頭戴純棉帽，頭發不能外漏，腳穿干凈鞋子，手戴塑膠手套，脫脂；

3、緊急切斷閥安裝車間必須保證潔凈，或者搭建臨時的潔凈區域，例如用新購的彩條布或者塑料薄膜等，防止在安裝過程中有灰；

4、裝配完成的閥門用氮氣至少吹掃1分鐘；

5、氣密試驗合格后進行包封，用干凈聚乙烯帽密封，聚乙烯帽使用前應用有機
