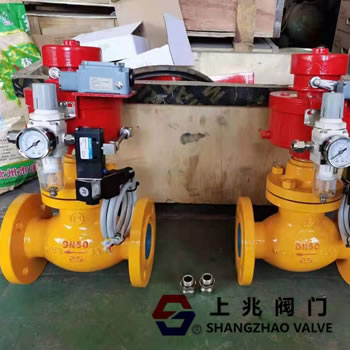

燃氣緊急切斷閥適用于氨儲罐，以及控制管道進出口切斷流量的安全閥。在設備故障、腐蝕損壞、密封失效的情況下，在緊急或突發情況下，用于切斷上游氣源，避免事故范圍擴大，控制事故影響，減少事故損失。 緊急切斷閥配有低熔點易熔合金的塞子，當外界溫度≥80℃時，易熔合金熔化堵塞輸氣管，泄壓切斷閥迅速關閉，確保儲罐系統的安全。 緊急切斷閥由多彈簧氣動薄膜執行器或浮動活塞執行器和調節閥組成，接收調節儀表的信號，控制工藝管道中流體的切斷、接通或切換。它具有結構簡單、反應靈敏、動作可靠的特點。 氣動切斷閥可廣泛應用于石油、化工、冶金等工業生產部門。緊急切斷閥的氣源需要過濾后的壓縮空氣氮氣。 緊急切斷閥技術性能好，負荷損失低，可靠性高。燃氣切斷閥安裝在液化石油氣、天然氣和氣相管道上，與長距離氣源配套使用。氣源用于控制閥門的啟閉，使管道或儲罐發生大量泄漏甚至火災時，能快速手動泄放氣源，或高溫≥75℃時，易熔合金熔化，鋼瓶自動泄放。緊急切斷閥能在5s內迅速關閉，阻止泄漏，起到安全保護作用。廣泛應用于供氣管網系統、燃氣熱能工廠車間。 燃氣鍋爐房和居民住宅的安全設施。 燃氣緊急切斷閥是自動化系統執行機構中的一種新型閥門，由多彈簧氣動薄膜執行機構或浮動活塞執行機構和調節閥組成。它接收調節儀表的信號，控制工藝管道中流體的切斷、接通或切換。該產品具有結構簡單、反應靈敏、動作可靠的特點。可廣泛應用于石油、化工、冶金等工業生產部門。氣動切斷閥的氣源要求過濾后的壓縮空氣或氮氣，流經閥體的介質應為不含雜質和顆粒的液體和氣體。
緊急切斷閥中氣體電控的工作原理；
1。液化氣緊急切斷閥進口處裝有二位三通電磁閥，閥門開關可由遠程電氣控制臺控制。 2。氣體泄漏報警器通電，電磁閥通電排氣，閥門自動關閉。
|
