氣動切斷閥工作原理及操作說明概述

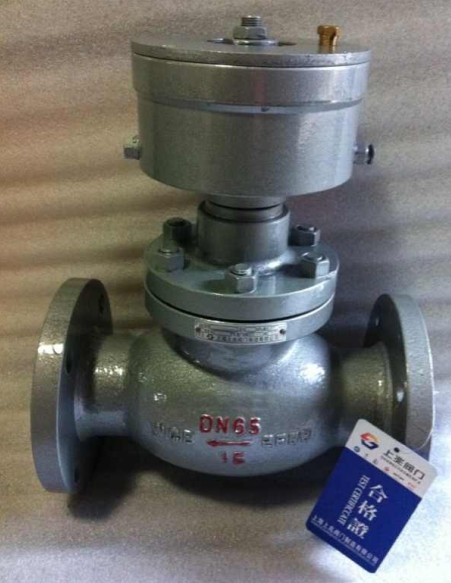

氣動切斷閥由多彈簧氣動隔膜執行器或浮動活塞執行器和調節閥組成，接收調節儀表的信號，控制工藝管道中流體的切斷、接通或切換。它具有結構簡單、反應靈敏、動作可靠的特點。執行機構采用活塞式氣動執行機構。本發明具有體積小、重量輕、輸出力大等特點，活塞與氣缸之間設置了摩擦系數低的非金屬導向環，避免了活塞與氣缸的直接接觸，減小了摩擦力，使得本發明動作靈敏，使用壽命長。主要用于不含雜質和顆粒的液氧和氣態氧介質的自動控制系統，要求快速密閉和快速排氣。它廣泛應用于自動控制系統中。 氣動切斷閥工作原理: 氣動切斷閥原理上是軸流式切斷閥，其執行機構和指令系統保證閥門處于開啟狀態。 緊急切斷閥主要部件閥筒在閥體內軸向運動，所以當管道內有壓力時，不需要額外的旁路先平衡氣體。只能通過逆時針手動旋轉偏心軸來打開。因?yàn)殚y口的坐墊有閥座保護，不受氣流沖擊，所以即使氣體臟了也不會影響。當下游壓力低于截?cái)嚅y的設定壓力時，指令器保持正常狀態，保證閥門的偏心軸不動作，保持開啟狀態。當下游壓力超過閥門壓力時當壓力設定后，切斷閥的指令器松開其偏心軸，在主彈簧的作用下，閥筒關閉，切斷氣源。
氣動切斷閥的使用說明:
1。初次安裝時，安裝調節閥前應沖洗管道，安裝閥門前應安裝過濾器；
2。調節閥必須按閥體上的流向箭頭安裝；
3。閥門應垂直安裝在管道上，當閥門重量較大、振動較大時，應加支撐架；
4。閥體應避免因前后管道或調和法蘭的嚴重軸差造成的過大應力；
5。氣動控制閥可配附件:定位器、手輪機構、空氣過濾器減壓器和位置保持閥。
|
