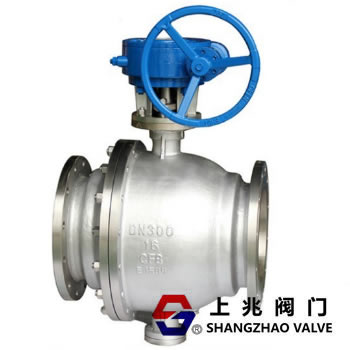

Q347F-16P-200_蝸輪固定式法蘭球閥發布時間：24-10-29

在現代工業領域，閥門作為一種關鍵的控制元件，廣泛應用于各種流體系統中。其中，蝸輪固定式法蘭球閥以其獨特的結構和優越的性能，在諸多應用場景中脫穎而出。上兆閥門將對Q347F-16P-200型號的蝸輪固定式法蘭球閥進行深入解析，從其結構特點、工作原理、性能優勢以及應用領域等方面展開詳細探討。

一、結構特點

Q347F-16P-200 蝸輪固定式法蘭球閥采用蝸輪傳動和法蘭連接的組合設計，使其具備了結構緊湊、安裝方便的特點。該閥門主要由閥體、球體、閥座、蝸輪傳動裝置等關鍵部件組成。

1. 閥體：閥體采用高強度材料鑄造而成，具有良好的耐壓性能和耐腐蝕性。法蘭連接設計使得閥門與管道的連接更加牢固可靠，同時也便于安裝和維修。

2. 球體：球體是球閥的核心部件，其表面經過精密加工和硬化處理，具有較高的硬度和耐磨性。球體通過旋轉來控制流體的通斷，具有快速啟閉、流體阻力小等優點。

3. 閥座：閥座采用聚四氟乙烯等高性能材料制成，具有良好的密封性能和耐腐蝕性。閥座與球體緊密配合，確保閥門在關閉狀態下具有良好的密封效果。

4. 蝸輪傳動裝置：蝸輪傳動裝置是驅動球體旋轉的關鍵部件，其采用蝸輪蝸桿傳動原理，具有傳動平穩、力矩大、自鎖性好等特點。通過手動操作蝸輪手柄，可以輕松地實現對球體的旋轉控制。

二、工作原理

Q347F-16P-200 蝸輪固定式法蘭球閥的工作原理相對簡單而高效。當需要開啟閥門時，通過手動旋轉蝸輪手柄，驅動蝸輪蝸桿傳動裝置帶動球體旋轉90度，使球體的通孔與閥體的進出口對齊，從而實現流體的暢通。當需要關閉閥門時，反向旋轉蝸輪手柄，使球體旋轉90度回到關閉位置，此時球體的通孔與閥體的進出口錯開，阻斷流體的通道。

三、性能優勢

1. 密封性能好：采用高性能材料制成的閥座和精密加工的球體，確保了閥門在關閉狀態下具有良好的密封性能，有效防止了流體泄漏。

2. 流體阻力小：球體旋轉90度即可實現流體的全開或全關，使得流體在通過閥門時產生的阻力較小，降低了能耗。

3. 操作輕便：蝸輪傳動裝置具有較大的傳動比，使得手動操作更加輕便省力。蝸輪的自鎖性也能有效防止誤操作導致的安全問題。

4. 耐腐蝕性強：閥體和閥座采用耐腐蝕材料制成，能夠在腐蝕性介質中長期穩定工作，延長了閥門的使用壽命。

5. 維修方便：法蘭連接設計使得閥門的安裝和拆卸更加方便快捷，便于進行定期維護和檢修。

四、應用領域

Q347F-16P-200 蝸輪固定式法蘭球閥憑借其優越的性能和廣泛的適用性，在眾多領域得到了廣泛應用。例如，在石油化工、電力、冶金、水處理等行業中，該閥門常被用于控制各種腐蝕性、高溫、高壓等惡劣環境下的流體介質。在市政建設、消防系統以及船舶制造等領域，該閥門也發揮著重要作用。
