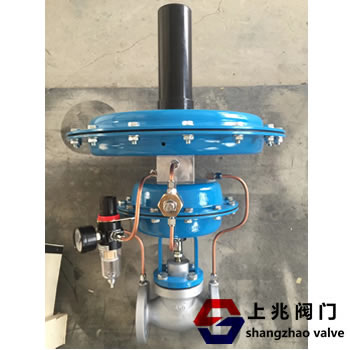

減壓閥（reducingvalve）是采用控制閥體內的啟閉件的開度來調節介質的流量，將介質的壓力降低，同時借助閥后壓力的作用調節啟閉件的開度，使閥后壓力保持在一定范圍內，并在閥體內或閥后噴入冷卻水，將介質的溫度降低，這種閥門稱為減壓減溫閥。該閥的特點，是在進口壓力不斷變化的情況下，保持出口聽壓力和溫度值在一定的范圍內。

減壓閥是氣動調節閥的一個必備配件，主要作用是將氣源的壓力減壓并穩定到一個定值，以便于調節閥能夠獲得穩定的氣源動力用于調節控制。

按結構形式可分為薄膜式、彈簧薄膜式、活塞式、杠桿式和波紋管式；按閥座數目可人為單座式和雙座式；按閥瓣的位置不同可分為正作用式和反作用式。

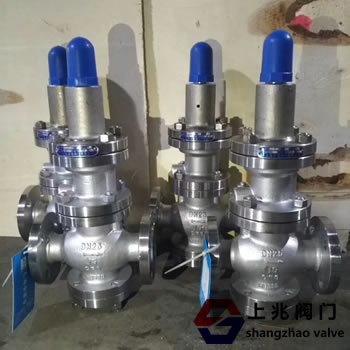

一、減壓閥的工作原理直動式減壓閥

壓力為P1的壓縮空氣，由左端輸入經閥口10節流后，壓力降為P2輸出。P2的大小可由調壓彈簧2、3進行調節。順時針旋轉旋鈕1，壓縮彈簧2、3及膜片5使閥芯8下移，增大閥口10的開度使P2增大。若反時針旋轉旋鈕1，閥口10的開度減小，P2隨之減小。

若P1瞬時升高，P2將隨之升高，使膜片氣室6內壓力升高，在膜片5上產生的推力相應增大，此推力破壞了原來力的平衡，使膜片5向上移動，有少部分氣流經溢流孔12、排氣孔11排出。在膜片上移的同時，因復位彈簧9的作用，使閥芯8也向上移動，關小進氣閥口10，節流作用加大，使輸出壓力下降，直至達到新的平衡為止，輸出壓力基本又回到原來值。若輸入壓力瞬時下降，輸出壓力也下降、膜片5下移，閥芯8隨之下移，進氣閥口10開大，節流作用減小，使輸出壓力也基本回到原來值。逆時針旋轉旋鈕1。使調節彈簧2、3放松，氣體作用在膜片5上的推力大于調壓彈簧的作用力，膜片向上曲，靠復位彈簧的作用關閉進氣閥口。再旋轉旋鈕1，進氣閥芯8的頂端與溢流閥座4將脫開，膜片氣室6中的壓縮空氣便經溢流孔12、排氣孔11排出，使閥處于無輸出狀態。

總之，溢流減壓閥是靠進氣口的節流作用減壓，靠膜片上力的平衡作用和溢流孔的溢流作用穩壓；調節彈簧即可使輸出壓力在一定范圍內改變。為防止以上溢流式減壓閥徘出少量氣體對周?chē)h(huán)境的污染，可采用不帶溢流閥的減壓閥(即普通減壓閥)，其符號如圖14—1c所示。

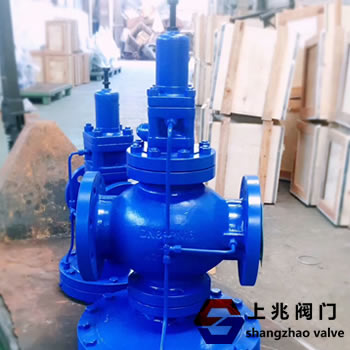

先導式減壓閥

當減壓閥的輸出壓力較高或通徑較大時，用調壓彈簧直接調壓，則彈簧剛度必然過大，流量變化時，輸出壓力波動較大，閥的結構尺寸也將增大。為了克服這些缺點，可采用先導式減壓閥。先導式減壓閥的工作原理與直動式的基本相同。先導式減壓閥所用的調壓氣體，是由小型的直動式減壓閥供給的。若把小型直動式減壓閥裝在閥體內部，則稱為內部先導式減壓閥；若將小型直動式減壓閥裝在主閥體外部，則稱為外部先導式減壓閥。圖14—2所示為內部先導式減壓閥的結構圖，與直動式減壓閥相比，該閥增加了由噴嘴4、擋板3、固定節流孔9及氣室B所組成的噴嘴擋板放大環節。當噴嘴與擋板之間的距離發生微小變化時，就會使B室中的壓力發生根明顯的變化，從而引起膜片10有較大的位移，去控制閥芯6的上下移動，使進氣閥口8開大或關小、提高了對閥芯控制的靈敏度，即提高了穩壓精度。

在主閥體外部還有一個小型直動式減壓閥(圖中末示出)，由它來控制主閥。此類閥適于通徑在20mm以上，遠距離(30m以?xún)?nèi))、高處、危險處、調壓困難的場合。

定值器

定值器是一種高精度的減壓閥，主要用于壓力定值。目前有兩種壓力規格的定值器：其氣源壓力分別為0．14MPa和0．35MPa，輸出壓力范圍分別為0—0．1MPa和0一0．25MPa。其輸出壓力波動不大于最大輸出壓力的1％，常用于需要供給精確氣源壓力和信號壓力的場合，如氣動實驗設備、氣動自動裝置等。

圖14—4所示為定值器的工作原理圖。它由三部分組成：1是直動式減壓閥的主閉部分；2是恒壓降裝置，相當于一定差減壓閥。主要作用是使噴嘴得到穩定氣源流量；3是噴嘴擋板裝置和調壓部分，起調壓和壓力放大作用，利用被它放大了的氣壓去控制主閥部分。

由于定值器具有調定、比較和放大的功能，因而穩壓精度高。

定值器處于非工作狀態時，由氣源輸入的壓縮空氣經過濾器1過濾后進入A室和正室。主閥芯19在彈簧20和氣源壓力作用下壓在閥座上，使A室與B室斷開。進入A室的氣流經由閥口(又稱為活門)12至F室，再通過恒節流孔13降壓后，分別進入G室和D室。由于這時尚未對膜片8加力，擋板5與噴嘴4之間的間距較大，氣體從噴嘴4流出時的氣流阻力較小，G室及D室的氣壓較低，膜片3及15保持原始位置。進入只室的微量氣體主要經B室通過閥口2從排氣口排出；另有一部分從輸出口排空。此時輸出口無氣流輸出，由噴嘴流出而排空微量氣體是維持噴嘴擋板裝置工作所必須的，因其為無功耗氣量，所以希望其耗量越小越好。

定值器處于工作狀態時，轉動手柄7，壓下彈簧6并推動膜片8連同擋板5一同下移、擋板5與噴嘴4的間距縮小，氣流阻力增加，使G室和D室的氣壓升高。膜片16在D室氣壓的作用下下移，將閥口2關閉，并向下推動主閥芯19，打開閥口，壓縮空氣經B室和H室由輸出口輸出。緊急切斷閥與此同時，H室壓力上升并反饋到膜片8上，當膜片8所受反饋?zhàn)饔昧εc彈簧力平衡時，定值器便輸出一定壓力的氣體。當輸入壓力波動時，如壓力上升，B室和H室氣壓瞬時增高、使膜片8上移，導致?lián)醢?與噴嘴4之間的間距加大，G室和D室的氣壓下降。由于B室壓力增高，D室壓力下降，膜片15在壓差的作用下向上移動，使主閥口減小，輸出壓力下降，直到穩定到調定壓力上。此外，在輸入壓力上升時，E室壓力和F室瞬時壓力也上升，膜片3在上下差壓的作用下上移，關小穩壓閥口12。由于節流作用加強，F(xiàn)室氣壓下降，始終保持節流孔13的前后壓差恒定，故通過節流孔13的氣體流量不變，使噴嘴擋板的靈敏度得到提高。當輸入壓力降低時，B室和H室的壓力瞬時下降，膜片8連同擋板5由于受力平衡破壞而下移，噴嘴4與擋板5間間距減小，G室和D室壓力上升，膜片3和15下移。膜片15下移使主閥口開度加大，使B室及H室氣壓回升，直到與調定壓力平衡為止。而膜片3下移，使穩壓口12開大，F(xiàn)室氣壓上升，始終保持恒節流孔13前后壓差恒定。同理，當輸出壓力波動時，將與輸入壓力波動時得到同樣的調節。

由于定值器利用輸出壓力的反饋?zhàn)饔煤蛧娮鞊醢宓姆糯笞饔每刂浦鏖y，使其能對較小的壓力變化作出反應，從而使輸出壓力得到及時調節，保持出口壓力基本穩定，即定值穩壓精度較高。

二、減壓閥的基本性能

(1)調壓范圍：它是指減壓閥輸出壓力P2的可調范圍，在此范圍內要求達到規定的精度。調壓范圍主要與調壓彈簧的剛度有關。

(2)壓力特性：它是指流量g為定值時，因輸入壓力波動而引起輸出壓力波動的特性。輸出壓力波動越小，減壓閥的特性越好。輸出壓力必須低于輸入壓力—定值才基本上不隨輸入壓力變化而變化。

(3)流量特性：它是指輸入壓力—定時，輸出壓力隨輸出流量g的變化而變化的持性。當流量g發生變化時，緊急切斷閥輸出壓力的變化越小越好。一般輸出壓力越低，它隨輸出流量的變化波動就越小。

三、減壓閥的選用

根據使用要求選定減壓閥的類型和調壓精度，再根據所需最大輸出流量選擇其通徑。決定閥的氣源壓力時，應使其大于最高輸出壓力0．1MPa。減壓閥一般安裝在分水濾氣器之后，油霧器或定值器之前，并注意不要將其進、出口接反；閥不用時應把旋鈕放松，以免膜片經常受壓變形而影響其性能。

減壓閥的安裝和維護應注意以下事項：

1、為了操作和維護方便，該閥一般直立安裝在水平管道上。

2、安裝時應注意使管路中介質的流向與閥休上所示箭頭的方向一致。

3、為了防止閥后壓力超壓，應在離閥出口不少于4M處安裝一個減壓閥。

減壓閥作用與用途：

200X減壓閥，是一種利用介質自身能量來調節與控制管路壓力的智能型閥門。用于生活給水、消防給水及其他工業給水系統,通過調節閥減壓導閥,即可調節主閥的出口壓力。出口壓力不因進口壓力、進口流量的變化而變化，安全可靠地將出口壓力維持在設定植上，并可根據需要調節設定值達到減壓的目的。該閥減壓精確，性能穩定、安全可靠、安裝調節方便，使用壽命長。

減壓閥技術參數：

1、公稱壓力：1.0MPa、1.6MPa、2.5MPa

2、殼體試驗壓力：P=1.5PN

3.密封試驗壓力：P=1.1PN

4、出口壓力：PN1.0MPa調節閥0.09~0.8MPa

PN1.6MPa調節閥0.10~1.2MPa

PN2.5MPa調節閥0.15~1.6MPa

5、適用介質：水

6、適用溫度：0℃～80℃

減壓閥主要控制主閥的固定出口壓力，主閥出口壓力不因進口壓力變化而改變，并不因主閥出口流量的變化而改變其出口壓力。適用于工業給水、消防供水及生活用水管網系統。
