您現在的位置：網站首頁 -> 減壓閥 -> Y43X-10T/16T全銅比例式減壓閥

Y43X-10T/16T 全銅比例式減壓閥

所屬系列：減壓閥系列

檢索關鍵字：全銅比例式減壓閥,Y43X-10T,Y43X-16T,全銅減壓閥,減壓閥

銷售電話：021-66105556

圖文傳真：021-63061811

在線客服：

感謝您向我們發出訂單我們會在最短時間與您聯系

產品介紹

一、Y43X全銅比例式減壓閥--概述：

Y43X-10T/16T 型全銅比例式減壓閥 PN10～PN16是以法蘭連接形式、活塞式結構形式，閥座密封面材料為橡膠，公稱壓力PN10～PN16，閥體材料為銅的固定比例式減壓閥。主要結構由閥體、進口壓蓋、活塞、出口壓蓋及 O 型圈、密封墊等零件組成。Y43X-10T、Y43X-16T 型全銅比例式減壓閥是利用閥內浮動活塞兩端不同的截面積構成壓力差從而改變進水與出水的壓力狀況，達到減壓的目的。結構嚴謹、新穎、運行流暢、體形輕巧便于安裝、減壓比例穩定，即減“動壓”又減“靜壓”，材料采用全銅，適用于清潔水和海水，不怕結垢和銹獨。

二、Y43X全銅比例式減壓閥--主要性能參數：


型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
Y43X-10T	10	1	≤90	水、氣
Y43X-16T	16	1.6	≤90	水、氣

三、Y43X全銅比例式減壓閥--主要零部件材料：


型號	閥體材料
Y43X-10T	全銅
Y43X-16T	全銅

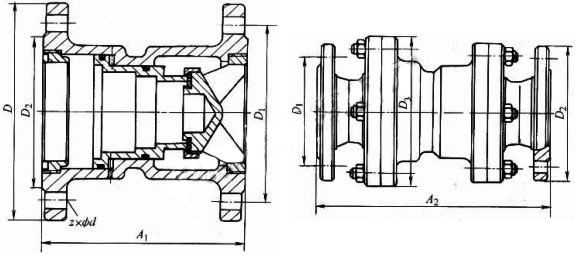

四、Y43X-10T 型--產品外形結構尺寸（mm）：


比例	DN	D	D1	D2	A1	b	z×φd	D3	A2
2:1 3:1 5:2 3:2 4:3	25	115	85	65	115	16	4×φ14	—	—
	32	140	100	78	124	18	4×φ18	—	—
	40	150	110	85	132	18	4×φ18	—	—
	50	165	125	100	140	20	4×φ18	—	—
	65	185	145	120	155	20	4×φ18	—	—
	80	200	160	135	155	22	8×φ18	—	—
	100	220	180	155	200	24	8×φ18	—	—
	125	250	210	185	220	26	8×φ18	—	—
	150	285	240	210	230	28	8×φ22	—	—
	200	340	295	265	270	28	8×φ22	—	—
4:1 5:1	25	115	85	65	—	16	4×φ14	115	178
	32	140	100	78	—	18	4×φ18	140	188
	40	150	110	85	—	18	4×φ18	150	195
	50	165	125	100	—	20	4×φ18	165	205
	65	185	145	120	—	20	4×φ18	190	218
	80	200	160	135	—	22	8×φ18	205	225
	100	220	180	155	—	24	8×φ18	225	273
	125	250	210	185	—	26	8×φ18	260	308
	150	285	240	210	—	28	8×φ22	300	322
	200	340	295	265	—	28	8×φ22	365	358

五、Y43X-10T 型--產品外形結構尺寸（mm）：
比例	DN	D	D1	D2	A1	b	z×φd	D3	A2
2:1 3:1 5:2 3:2 4:3	40	150	110	85	132	18	4×φ18	—	—
	50	165	125	100	140	20	4×φ18	—	—
	65	185	145	120	155	20	4×φ18	—	—
	80	200	160	135	155	22	8×φ18	—	—
	100	220	180	155	200	24	8×φ18	—	—
	125	250	210	185	220	26	8×φ18	—	—
	150	285	240	210	230	28	8×φ22	—	—
	200	340	295	265	270	30	12×φ22	—	—
4:1 5:1	25	115	85	65	—	16	4×φ14	115	178
	32	140	100	78	—	18	4×φ18	140	188
	40	150	110	85	—	18	4×φ18	150	195
	50	165	125	100	—	20	4×φ18	165	205
	65	185	145	120	—	20	4×φ18	190	218
	80	200	160	135	—	22	8×φ18	205	225
	100	220	180	155	—	24	8×φ18	225	273
	125	250	210	185	—	26	8×φ18	260	308
	150	285	240	210	—	28	8×φ22	300	322
	200	340	295	265	—	30	12×φ22	365	358
