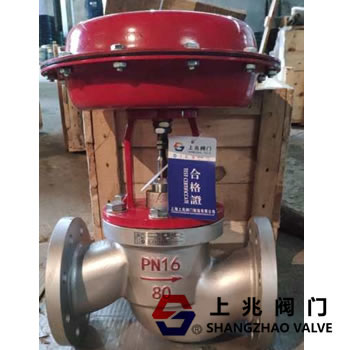

切斷閥是自動化系統中執行機構的一種，由多彈簧氣動薄膜執行機構或浮動式活塞執行機構與調節閥組成，接收調節儀表的信號，控制工藝管道內流體的切斷、接通或切換。具有結構簡單，反應靈敏，動作可靠等特點。由上海上兆閥門介紹一下切斷閥作用原理及結構說明。
切斷閥作用原理及結構說明：
1、常閉式切斷閥：采用雙作用氣壓缸，當電磁閥斷電氣源換向，上氣缸進氣，氣源推動活塞推桿下移，切斷閥關閉。反之當電磁閥通電換向，下氣缸進氣，氣源推動活塞推桿上移，切斷閥處于開啟狀態。切斷閥裝配了行程開關，可以遠程顯示切斷閥開啟或者關閉，顯示狀態為指示燈。《斷電通氣切斷閥關閉，通電通氣切斷閥開啟》
2、氣源要求經過過濾的壓縮空氣或者氮?dú)狻Ｇ袛嚅y的閥體內的流動介質應該是：無雜質無顆粒的液體或者氣體。
3、切斷閥的手輪機構用在當氣源發生故障時，實現切斷閥在緊急情況下關閉，防止事故擴大，保證系統和人員。
4、切斷閥工作介質的流動方向?yàn)椋喊辞袛嚅y箭頭方向。
|
